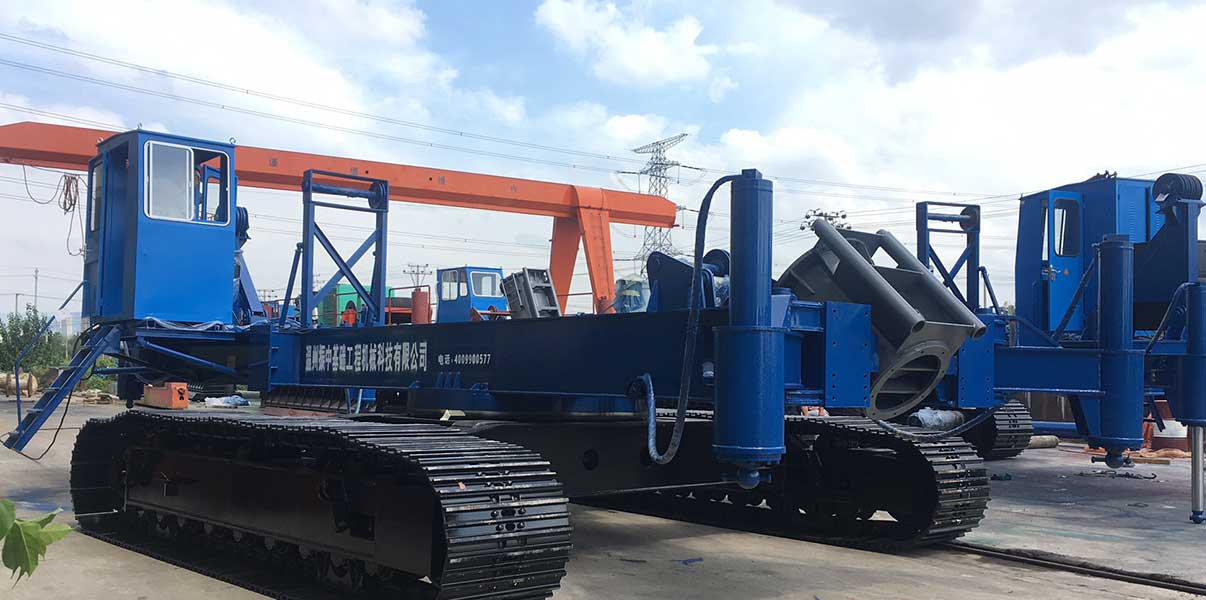

JU110履帶式樁架

項目

單位

JU110

發動機型號

康明斯cummins

發動機功率

KW

142

最大拔樁力

KN

600

最大樁長

m

24

立柱高度

m

33

立柱筒體直徑

mm

?720

立柱導軌中心距×導軌直徑

mm

600x?102

立柱微調距離

mm

±100

立柱傾角

左右傾

。

±2

前傾

。

15

后傾

。

5

主卷揚1

最大單繩拉力

KN

90

繩速

m/min

60

鋼絲繩直徑

mm

?22

副卷揚

最大單繩拉力

KN

50

繩速

m/min

35

鋼絲繩直徑

mm

?16

起架卷揚

最大單繩拉力

KN

90

繩速

m/min

80

鋼絲繩直徑

mm

?22

主卷揚2

（選裝）

最大單繩拉力

KN

50

繩速

m/min

35

鋼絲繩直徑

mm

?16

液壓系統

主泵

DAEWOOD K3V140×2

主閥

Parker AV-280

工作壓力

Mpa

30+20+16

流量

L/min

2×250+75+36

履帶底盤

工作寬度

mm

6000

輪距

mm

5140

履帶板寬度

mm

800

行走速度

Km/h

2.0

上車回轉速度

R/min

3.0

上車回轉角度

。

360

總質量

t

80

整機允許最大行走質量

t

110
