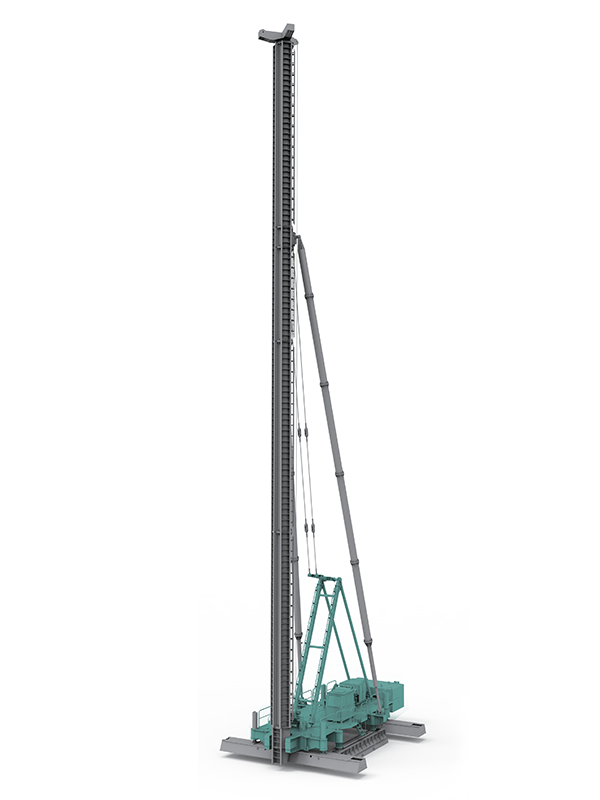

JZB240S步履式樁架

JZBS240

樁架高度

m

42

立體筒體直徑

mm

Φ920

立柱導軌中心距

mm

2×600×φ102

立柱調整角度

±1.5

斜撐油缸行程

mm

2800

立柱微調油缸行程

mm

400

最大拔樁力

kN

700

液壓卷揚機吊掛上動力頭

最大單繩拉力

kN

120

繩速

m/min

0～26（0～32）

鋼繩直徑

mm

φ22

容繩量

m

550

液壓卷揚機吊掛下動力頭

最大單繩拉力

kN

40

繩速

m/min

0～26（0～32）

鋼繩直徑

mm

Φ22

容繩量

m

530

副卷揚機

最大單繩拉力

kN

40

繩速

m/min

0～32

鋼繩直徑

mm

Φ18

容繩量

m

120

平臺回轉角度

°

±10

樁架橫向移動

速度

m/min

＜4.5

步長

mm

3000

樁架縱向移動

速度

m/min

＜2.7

步長

m

800

樁架頂升

速度

m/min

＜0.63

步長

m

600～—600

履板軌距

工作時

mm

9000

移位時

mm

5000

輪距

工作時

mm

5000

移位時

mm

4900

橫向履板

長度

mm

10000

寬度

mm

1300

縱向履板

長度

mm

6600

寬度

mm

1600

接地比壓（不帶工作裝置）

MPa

≤0.1

電機功率

KW

45+30

液壓系統額定壓力

MPa

25/20

樁架總質量

t

145
