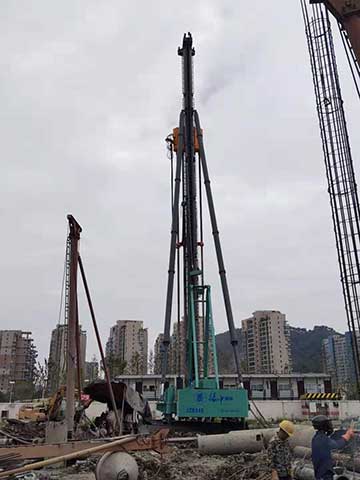

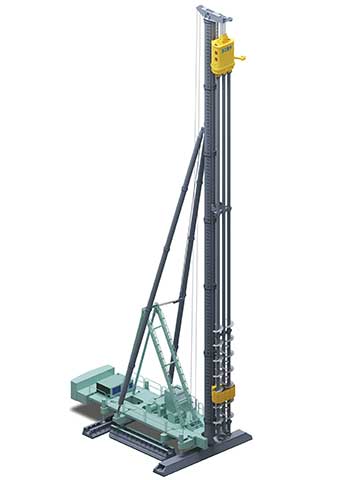

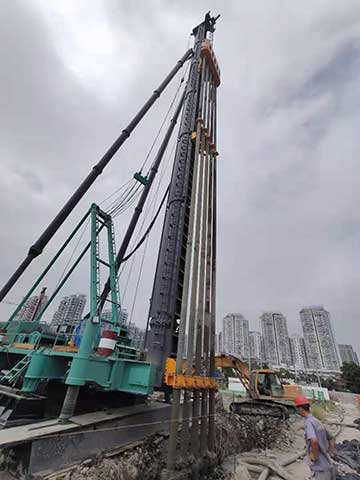

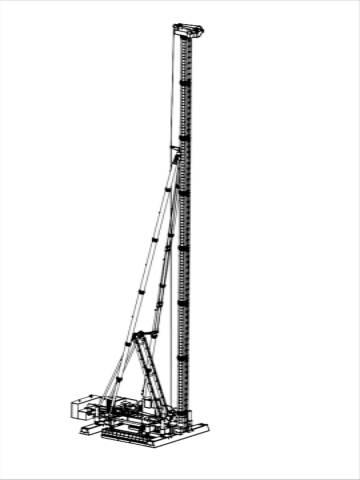

JZB300步履式樁架

JZB300

樁架高度

mm

54500

立體筒體直徑

mm

φ1120

立柱導軌中心距

mm

600×φ102

立柱調整角度

degree

±1.5°

斜撐油缸行程

mm

3400

立柱微調油缸行程

mm

400

最大拔樁力

kN

750

主卷揚 （吊鉆機）

單繩拉力（首層）

kN

120

繩速

m/min

0～26

鋼繩直徑

mm

φ22

容繩量

m

700

副卷揚

（吊樁、吊鉆桿）

單繩拉力（首層）

kN

40

繩速

m/min

0～32

鋼繩直徑

mm

Φ15

容繩量

m

180

起架卷揚

單繩拉力（首層）

kN

100

繩速

m/min

0～16

鋼繩直徑

mm

φ24

容繩量

m

300

平臺回轉角度

°

±10

樁架橫向移動

速度

m/min

4.5

步長

mm

3300

樁架縱向移動

速度

m/min

2.5

步長

m

800

樁架頂升

速度

m/min

＜0.63

步長

m

600～—600

履板軌距

工作時

mm

9700

移位時

mm

5500

輪距

工作時

mm

5500

移位時

mm

5000

橫向履板

長度

mm

11000

寬度

mm

1600

縱向履板

長度

mm

6900

寬度

mm

2400

接地比壓（不帶工作裝置）

MPa

≤0.1

電機功率

KW

75/110

液壓系統額定壓力

MPa

25/20

樁架總質量

t

220
